¿Qué son los Micropilotes HINCADOS?
MICROPILOTES HINCADOS A PRESIÓN PARA TRANSMITIR LA CARGA ESTRUCTURAL A ESTRATOS MÁS PROFUNDOS
Como empresa, tras desarrollar y probar la eficacia de las resinas expansivas en diferentes composiciones químicas, se llevó a cabo un estudio sobre otra técnica no invasiva de recalce de cimentaciones: la hinca a presión de micropilotes. Esta técnica tiene como objetivo transferir el peso de la estructura a estratos más profundos y resistentes. Al combinar ambas técnicas, se logra un resultado óptimo en la consolidación del terreno y el recalce de la cimentación.
¿Dónde se utilizan los micropilotes? Campos de actuación
Descripción de la tecnología de micropilotes
¿QUÉ SON LOS MICROPILOTES?
Los micropilotes hincados a presión MP/60 son elementos de cimentación profunda que representan la tecnología más innovadora de GeoNovatek en el campo del recalce de cimentaciones. Esta técnica puede ser utilizada prácticamente en cualquier caso en el cual haya que llegar por debajo del bulbo de tensiones, para transmitir la carga de la estructura a niveles de terreno más profundos y resistentes.
Ventajas de los micropilotes MP/60:
Los micropilotes hincados MP/60 son pilotes con una fricción mejorada debido a la presencia de un corrugado exterior que mejora su resistencia al fuste.
DESCRIPCIÓN DE LA EJECUCIÓN
¿Cómo son los micropilotes?

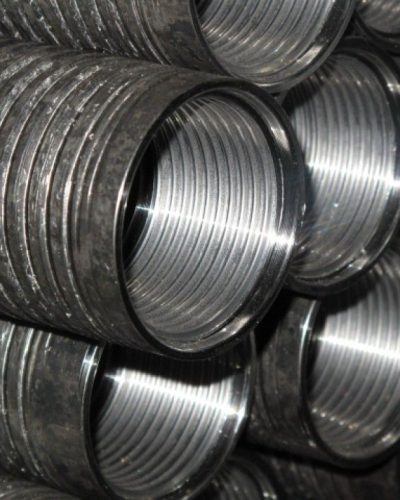

Cada micropilote está formado por varios tubos de acero normalizado europeo S355JR de una longitud de 1 m, que tienen un diámetro exterior de 62 mm, un espesor de 8 mm, uniéndose una pieza a la siguiente mediante una rosca cónica de 5 cm de longitud. El micropilote está corrugado por su parte exterior para mejorar la fricción con el terreno (resistencia por fuste).
Ejecución de los Micropilotes Geonovatek

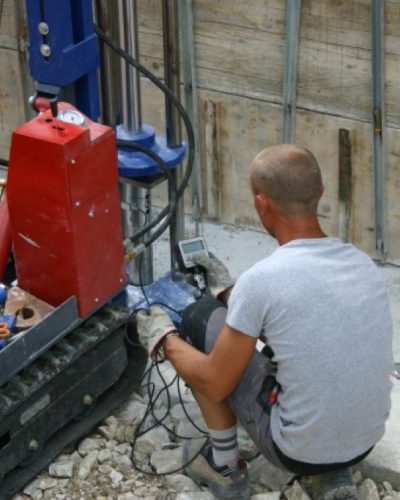

Para la ejecución de los micropilotes hincados a presión de GeoNovatek es necesaria la presencia en la zona de trabajo de dos máquinas montadas sobre oruga. Las dimensiones de esta maquinaria son reducidas (1,5 m de longitud, 0,75 m de anchura y 1,6 m de altura de paso), pudiendo trabajar dentro de viviendas, en sótanos y zonas estrechas.

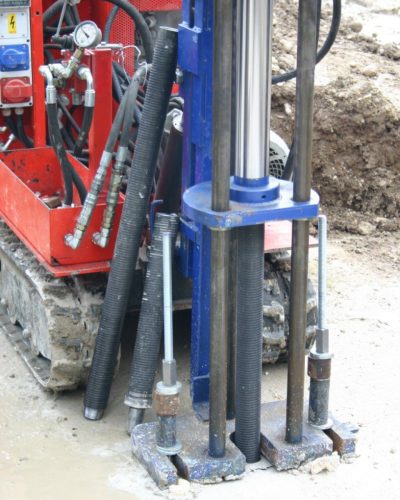

La hinca del micropilote hincado se realiza a presión continua, sin golpeos, mediante un cilindro hidráulico montado sobre una de las orugas, las cuales se anclan a la propia cimentación. El micropilote hincado se hinca hasta alcanzar un terreno firme e indeformable, alcanzando una fuerza máxima de hinca de 25 toneladas.
Una vez hincado el micropilote, se une a la cimentación existente usando un mortero especial de anclaje hormigón-metal, que no sufre retracción y que, una vez fraguado, asegura una unión perfecta de la cimentación con la cabeza del micropilote, llegando a obtener una fuerza de adherencia de 60 MPa.
Resistencia de los micropilotes MP/60
Los micropilotes MP/60 presentan un incremento notable de su resistencia por fuste tras su ejecución en obra. Cuando se les somete a pruebas de carga varios días después de la hinca, se obtienen valores de resistencia muy superiores. Los MP/60 se pueden hincar con una punta perdida, teniendo puntazas de diferentes formas en función de las características del terreno a atravesar.
El precio de la obra de micropilotes variará en función de la envergadura de la cimentación y las características específicas de la obra. Precio asequible de micropilotes con tecnología de vanguardia en Geonovatek.
GeoNovatek puede proporcionar los cálculos de capacidad portante de cada micropilote hincado a presión, previa petición del cliente. Solicite una visita y le asesoraremos sobre como resolver su problema de asiento del terreno de forma rápida, duradera y no invasiva.
Las múltiples ventajas que ofrece este sistema de micropilotes son las siguientes:
- Maquinaria adaptable a espacios complicados: gracias a sus reducidas dimensiones, la central móvil hidráulica puede pasar por puertas de 62 cm de ancho y trabajar con alturas libres de 1,50 m. Además, al ser eléctrica y sin generar humos, puede ubicarse en el interior de edificaciones. También es lo suficientemente ligera como para circular por encima de un forjado y superar obstáculos como pequeñas escaleras.
- Mínima invasividad: con solo 62 mm de diámetro, solo es necesario practicar un orificio de 65 mm en la cimentación, incluso entre tuberías de suelo radiante. Además, no se generan vibraciones debido a la ausencia de golpeo o rotopercusión.
- Rapidez de ejecución: este sistema puede triplicar el rendimiento en comparación con otros sistemas.
- Trabajo limpio: en comparación con el micro-pilotaje convencional, este sistema es mucho más limpio. Al no haber extracción de detritos ni restos de terreno, evita charcos, barrizales o salpicaduras en las paredes. Además, este sistema no tiene límite de longitud y profundidad, permitiendo el rechazo del terreno de forma individualizada y controlada.
¿Qué diferencia hay entre un micropilote y un pilote?
Aunque ambos sistemas sirven para transmitir cargas hacia capas más resistentes del terreno, no se utilizan en las mismas situaciones. Los pilotes suelen emplearse en grandes obras y requieren maquinaria pesada para su instalación.
Los micropilotes, en cambio, están pensados para recalces y refuerzos de cimentación en edificios ya construidos o espacios donde el acceso es complicado. Por eso son habituales en viviendas, rehabilitación estructural y obras donde no puede utilizarse maquinaria convencional.
Además, al tener un diámetro más reducido, normalmente inferior a 300 mm y, en el caso del micropilote MP/60 de GeoNovatek, de aproximadamente 62 mm de diámetro exterior, permiten realizar intervenciones mucho menos invasivas y adaptarse mejor a espacios reducidos.
¿Qué diferencia hay entre un micropilote y un anclaje?
Aunque ambos trabajan dentro del terreno, su función es diferente. El micropilote está diseñado para soportar cargas verticales y reforzar cimentaciones, transmitiendo el peso de la estructura hacia capas más resistentes del terreno.
El anclaje, en cambio, se utiliza para estabilizar estructuras frente a empujes laterales o esfuerzos de tracción. Es habitual encontrarlo en muros de contención, excavaciones, taludes o estructuras sometidas a fuerzas que tienden a desplazarlas o volcarlas.
En otras palabras, mientras el micropilote ayuda a soportar el peso de un edificio, el anclaje trabaja sujetando o estabilizando una estructura frente a movimientos horizontales o esfuerzos de arranque.
¿De qué está hecho un micropilote y por qué se fabrica así?
Los micropilotes combinan acero estructural y mortero o cemento para conseguir una buena transmisión de cargas al terreno. El acero aporta resistencia mecánica y permite soportar esfuerzos tanto de compresión como de tracción. Aunque existen micropilotes con diferentes configuraciones de armadura, como barras macizas de acero o tubos estructurales, el acero sigue siendo el material más utilizado por su resistencia y durabilidad. En el caso de GeoNovatek, el micropilote MP/60 está fabricado en acero estructural S355.
La inyección de cemento mejora el contacto con el terreno y ayuda a repartir las cargas de forma más uniforme. Con el tiempo, los micropilotes han evolucionado para adaptarse mejor a edificios existentes y espacios reducidos, permitiendo realizar intervenciones más rápidas y menos invasivas.
¿Qué tipos de micropilotes existen?
Existen distintos tipos de micropilotes según el sistema de instalación y el tipo de armadura utilizada. Los micropilotes perforados necesitan realizar una perforación previa antes de introducir la armadura y el cemento.
Los micropilotes hincados se instalan mediante presión controlada o golpeo, sin necesidad de perforar previamente. Dentro de esta categoría se encuentra el micropilote MP/60 utilizado por GeoNovatek, diseñado para recalces y consolidación de cimentaciones mediante hinca a presión.
Los autoperforantes, por su parte, perforan e instalan el sistema al mismo tiempo, algo especialmente útil en terrenos inestables o con presencia de agua. También pueden variar según el tipo de armadura utilizada, ya que algunos emplean barras macizas y otros tubos estructurales de acero. La elección depende siempre del terreno, de las cargas y de las características de la obra.
¿Qué diferencia hay entre micropilotes perforados, hincados y autoperforantes?
La principal diferencia está en la forma de instalación y en las condiciones para las que resulta más adecuado cada sistema.
- Los micropilotes perforados requieren realizar previamente una perforación en el terreno antes de introducir la armadura y el mortero o cemento. Este sistema permite un gran control durante la ejecución y suele utilizarse cuando es necesario trabajar a profundidades importantes o atravesar diferentes estratos del terreno.
- Los micropilotes hincados se introducen mediante presión controlada, sin necesidad de extraer terreno durante la instalación. Al generar menos escombros y lodos, suelen resultar menos invasivos y permiten trabajar con mayor facilidad en edificios existentes o espacios reducidos. En el caso de GeoNovatek, el sistema MP/60 se instala mediante hinca a presión hidráulica y la capacidad portante de cada micropilote se controla durante la ejecución mediante la monitorización de la presión de hinca.
- Los micropilotes autoperforantes combinan perforación e instalación en una única operación, por lo que suelen emplearse en terrenos inestables o con presencia de agua donde resulta más difícil mantener abierta una perforación convencional.
La elección entre uno u otro depende del terreno, del acceso disponible, de la profundidad necesaria y de las características de la estructura que se quiere reforzar.
| Tipo de micropilote | Cómo se instala | Cuándo suele utilizarse |
|---|---|---|
Perforado | Requiere una perforación previa. | Cuando se necesita mayor precisión o trabajar a profundidad. |
Hincado | Se introduce mediante presión controlada. | En recalces de cimentación y espacios reducidos. |
Autoperforante | Perfora e instala el sistema al mismo tiempo. | En terrenos inestables o con presencia de agua. |
¿Cómo trabajan los micropilotes una vez instalados?
Los micropilotes transmiten las cargas de la estructura hacia capas más resistentes del terreno, como estratos de grava compacta, arenas densas o niveles de roca capaces de soportar mayores esfuerzos que las capas superficiales.
Esto puede hacerse mediante apoyo en punta, por fricción lateral o combinando ambos sistemas. El apoyo en punta se produce cuando la carga se transmite principalmente al extremo inferior del micropilote, mientras que la fricción lateral aprovecha el contacto entre la superficie del micropilote y el terreno que lo rodea para repartir parte de esa carga.
En algunos casos la mayor parte de la carga se transmite al apoyo final del micropilote. En otros, el trabajo se reparte mediante el contacto lateral entre el terreno y el propio micropilote. Lo habitual es que ambos mecanismos trabajen conjuntamente para repartir mejor las cargas y mejorar la estabilidad.
¿Qué características pueden cambiar de un micropilote a otro?
No todos los micropilotes son iguales. Sus características cambian según el terreno y las necesidades estructurales de cada proyecto. Pueden variar aspectos como el diámetro, la longitud, el tipo de acero, el sistema de inyección o la armadura utilizada. Por ejemplo, los micropilotes perforados, hincados y autoperforantes presentan diferencias en la forma de instalación, mientras que otros modelos pueden variar en diámetro, tipo de armadura o capacidad de carga según las exigencias de la obra.
Por ejemplo, el diámetro influye directamente en la capacidad de carga, mientras que la longitud depende de la profundidad a la que se encuentren los estratos resistentes. También cambia el tipo de armadura según las cargas que debe soportar el micropilote y la función que vaya a desempeñar dentro de la estructura, ya sea reforzar una cimentación existente, limitar asentamientos o transmitir cargas a capas más resistentes del terreno.
| Característica | Descripción |
|---|---|
Diámetro | Influye en la capacidad de carga. |
Longitud | Depende de la profundidad del terreno resistente. |
Tipo de acero | Se adapta a las cargas y al terreno. |
Sistema de instalación | Puede ser perforado, hincado o autoperforante. |
Tipo de armadura | Puede utilizar barras o tubos de acero. |
Función estructural | Refuerzo, control de asentamientos o transmisión de cargas. |
¿Cuándo se utiliza cada tipo de micropilote?
Cada sistema se adapta mejor a determinadas situaciones.
- Los micropilotes perforados suelen utilizarse cuando el terreno requiere un control preciso de la perforación o cuando es necesario trabajar a gran profundidad. Ese control se consigue mediante el seguimiento continuo de la perforación, permitiendo comprobar la profundidad alcanzada y los materiales atravesados durante la ejecución.
- Los micropilotes hincados son muy habituales en viviendas y edificios donde se busca una intervención rápida, limpia y poco invasiva.
- Los micropilotes autoperforantes suelen emplearse cuando las características del terreno requieren perforar e instalar el sistema en una sola operación, algo especialmente útil en terrenos inestables o con presencia de agua.
La elección siempre depende de factores como el tipo de terreno, la profundidad a la que se encuentran los estratos resistentes, el espacio disponible para trabajar y las cargas que debe soportar la estructura.
| Tipo de micropilote | Cuándo suele utilizarse |
|---|---|
Perforado | Cuando se necesita mayor precisión o profundidad. |
Hincado | En recalces rápidos y poco invasivos. |
Autoperforante | En terrenos inestables o con agua. |
¿De qué depende la profundidad de un micropilote?
La profundidad depende principalmente del tipo de terreno y de las cargas que debe soportar la estructura. Para determinarla se realizan estudios geotécnicos y cálculos específicos que permiten estimar la capacidad portante necesaria en cada caso.
La capacidad de carga de un micropilote no depende únicamente de su profundidad, sino también de factores como el terreno, el sistema de instalación y las características del propio micropilote. Por eso cada intervención requiere un cálculo individualizado. El objetivo es alcanzar una capa suficientemente resistente para transmitir correctamente las cargas del edificio.
Cuanto más inestable sea el terreno o mayores sean las cargas estructurales, mayor profundidad puede ser necesaria. También influye el tipo de edificio y el sistema de recalce utilizado, ya que no requiere la misma solución una vivienda unifamiliar que una nave industrial o un edificio de varias plantas.
¿Qué influye en la presión de inyección de un micropilote?
La presión de inyección depende sobre todo del terreno, del tipo de micropilote y del nivel de consolidación necesario durante la instalación. No existe una presión única válida para todas las obras, ya que cada terreno responde de forma diferente. En el caso de los micropilotes hincados, GeoNovatek controla la instalación mediante la monitorización continua de la presión de hinca, verificando que el micropilote alcanza la resistencia prevista en el proyecto.
La instalación del MP/60 suele darse por completada cuando encuentra un estrato capaz de soportar fuerzas de hinca del entorno de las 25 toneladas. Cada terreno se comporta de forma diferente, por lo que la presión debe ajustarse correctamente para conseguir un buen contacto entre el micropilote y el suelo sin generar problemas durante la ejecución.
¿Cómo se instala un micropilote?
La instalación de un micropilote comienza realizando pequeñas perforaciones que atraviesan la cimentación y permiten acceder al terreno situado bajo ella. A continuación, los distintos módulos que forman el micropilote se introducen de manera progresiva mediante perforación o hinca controlada, utilizando la propia estructura como contrapeso cuando el sistema lo requiere. Los diferentes tramos se unen entre sí hasta alcanzar la profundidad necesaria.
Cuando el micropilote encuentra una capa de terreno suficientemente resistente, capaz de soportar las cargas previstas en el proyecto, se detiene la instalación. Por último, el micropilote se ancla a la cimentación mediante un mortero especial de alta resistencia que crea una unión sólida entre ambos elementos y permite transmitir correctamente las cargas del edificio hacia capas más resistentes del terreno.
¿Cuáles son los pasos habituales en la instalación de micropilotes?
Aunque cada obra tiene particularidades distintas, normalmente el proceso sigue varias fases.
- Primero se realiza un estudio geotécnico para analizar el terreno y el comportamiento de la cimentación.
- Después se prepara la zona de trabajo y se introduce la maquinaria necesaria.
- A continuación, se instala el micropilote mediante perforación o hinca según el sistema elegido.
- Por último, el micropilote se conecta a la estructura para garantizar una correcta transmisión de cargas.
¿Qué maquinaria se utiliza para instalar micropilotes?
En grandes infraestructuras suelen emplearse perforadoras hidráulicas, pilotadoras y equipos de micropilotaje de gran tamaño, capaces de trabajar a profundidades importantes y soportar elevadas cargas.
En viviendas o edificios con acceso complicado se utilizan máquinas compactas capaces de trabajar en interiores, sótanos o calles estrechas. Estas máquinas suelen conocerse como perforadoras compactas e hincadoras compactas y están diseñadas para acceder a espacios reducidos donde la maquinaria convencional no puede trabajar. Algunas tienen dimensiones aproximadas de 150 cm de largo, 80 cm de ancho y 200 cm de alto.
En el caso de GeoNovatek, se utilizan hincadoras compactas de desarrollo propio diseñadas específicamente para trabajar en espacios reducidos minimizando vibraciones, ruido y molestias durante la obra. Estas máquinas incorporan sistemas hidráulicos de control que permiten realizar la instalación con precisión y reducir al mínimo el impacto sobre el edificio y su entorno.
¿Cómo se mide la capacidad portante de un micropilote?
La capacidad portante se calcula mediante estudios geotécnicos y controles técnicos realizados durante la instalación. Para ello se utilizan ensayos como las pruebas de penetración o los estudios geotécnicos, que permiten conocer la resistencia del terreno, identificar los distintos estratos y evaluar cómo se comportará el suelo cuando reciba las cargas de la estructura.
Además, durante la ejecución se realizan controles para verificar que el micropilote soportará correctamente las cargas previstas. En el caso de los micropilotes hincados, estos controles incluyen la monitorización de la presión de hinca y el registro de los parámetros obtenidos durante la instalación, que permiten comprobar si se han alcanzado las condiciones previstas en el proyecto.
Cuando es necesario, esta información puede complementarse con pruebas de carga para verificar el comportamiento real del micropilote una vez instalado.
¿Cómo se controla la profundidad de hincado de un micropilote?
Durante la instalación se utilizan equipos de medición y control que permiten comprobar la profundidad alcanzada y el comportamiento del terreno en cada fase del proceso. En el caso de los micropilotes hincados, el control se realiza mediante sistemas hidráulicos equipados con manómetros y dispositivos de monitorización que registran la presión de hinca durante la instalación.
Esto ayuda a garantizar que el micropilote llegue realmente al estrato resistente previsto en el proyecto. Ese estrato puede estar formado por gravas compactas, arenas densas o niveles de roca capaces de soportar mayores cargas y ofrecer una mejor estabilidad que las capas superficiales del terreno.
¿Qué datos se registran durante la instalación de micropilotes?
Durante la instalación se controlan distintos parámetros para garantizar la seguridad y la calidad de la intervención. Estos datos se obtienen mediante los equipos de control utilizados durante la ejecución, que permiten registrar aspectos como la profundidad alcanzada, la presión de trabajo y la resistencia encontrada durante la hinca. Entre los más importantes están la profundidad alcanzada, la presión de trabajo, el consumo de material y la resistencia del terreno.
Todos estos datos permiten comprobar que el sistema está funcionando correctamente y detectar posibles incidencias durante la ejecución. Entre las incidencias más habituales podemos encontrar cambios inesperados en las características del terreno, obstáculos enterrados, profundidades distintas a las previstas inicialmente o resistencias inferiores a las estimadas en el proyecto.
¿Cómo se conectan los micropilotes con la estructura del edificio?
Los micropilotes se unen a la estructura mediante elementos como encepados, vigas de atado o losas de cimentación:
- Los encepados agrupan varios micropilotes y ayudan a repartir las cargas.
- Las vigas de atado conectan distintos puntos de cimentación para mejorar la estabilidad.
- Las losas permiten distribuir las cargas de forma uniforme sobre toda la estructura.
- La forma de conexión depende del tipo de edificio y del sistema estructural utilizado.
¿De qué depende el coste de una obra con micropilotes?
Cada proyecto tiene características propias y el coste puede variar significativamente de una intervención a otra. Este dependerá principalmente del terreno, de la profundidad necesaria y del número de micropilotes que haya que instalar. Cuando el terreno presenta una baja capacidad portante, contiene rellenos heterogéneos, tiene presencia de agua o requiere alcanzar estratos resistentes situados a gran profundidad, la intervención suele ser más compleja y demandar más tiempo de ejecución.
A ello se suman otros factores, como las condiciones de acceso a la obra. Trabajar en interiores, sótanos o espacios reducidos puede requerir maquinaria especializada y sistemas de instalación adaptados a estas limitaciones.
¿Qué tipo de micropilote utiliza GeoNovatek y por qué?
GeoNovatek trabaja principalmente con micropilotes hincados mediante presión controlada. Dentro de esta categoría existen sistemas con tubos lisos, tubos corrugados o micropilotes con adherencia lateral mejorada. Por su parte, GeoNovatek utiliza el micropilote MP/60, que incorpora una superficie corrugada diseñada para aumentar la adherencia al terreno y mejorar la transmisión de cargas. Es un sistema especialmente adecuado para este tipo de intervenciones porque permite realizar obras menos invasivas, con menos vibraciones, menos ruido y un menor impacto sobre el edificio.
Además, genera menos escombros y se adapta mucho mejor a espacios reducidos o zonas donde la maquinaria convencional no puede trabajar. El MP/60 destaca por su fabricación en acero estructural S355 y por su capacidad para instalarse mediante equipos compactos, lo que facilita su uso en edificios existentes y espacios de difícil acceso. Para ello, GeoNovatek utiliza hincadoras compactas de desarrollo propio diseñadas específicamente para este tipo de intervenciones.
En comparación, los micropilotes perforados suelen requerir maquinaria más grande y generan más escombros y lodos, mientras que los autoperforantes se utilizan principalmente en terrenos muy inestables o con presencia de agua. Estas diferencias pueden influir en el coste final de la intervención, ya que afectan tanto al tiempo de ejecución como a la maquinaria y los medios auxiliares necesarios en obra.
Galería de imágenes
Cuéntanos tu problema y te daremos una solución
ESPECIFICACIONES TÉCNICAS
MICROPILOTE TRACK PILE® HINCADO A PRESIÓN DE ACERO
UNIONES ROSCADAS PARA LA CONEXIÓN ENTRE MÓDULOS DE MICROPILOTES
Cuéntanos tu problema y te daremos una solución
PREGUNTAS FRECUENTES SOBRE LOS MICROPILOTES
¿Qué son los micropilotes?
Los micropilotes hincados a presión MP/60 son elementos de cimentación profunda que representan la tecnología más innovadora de GeoNovatek en el campo del recalce de cimentaciones. Estos micropilotes son capaces de soportar cargas elevadas y se caracterizan por su facilidad de instalación, alta resistencia y capacidad de adaptación a diferentes tipos de suelo.
¿Dónde se utilizan los micropilotes?
La técnica de micropilotes hincados a presión MP/60 puede ser utilizada en prácticamente cualquier caso en el que se necesite transmitir la carga de una estructura a niveles de terreno más profundos y resistentes, superando el bulbo de tensiones del suelo
Ventajas Técnicas de los Micropilotes
Existen múltiples ventajas en la intervención con Micropilotes que difieren de las técnicas tradicionales de pilotes. Entre estas, destacan la versatilidad para ser realizada en espacios reducidos o con baja altura operativa, la ausencia de agua en su ejecución y la no necesidad de taladro o perforaciones. Además, la intervención no produce residuos ni detritus, no implica movimiento de tierras ni excavaciones y no genera vibraciones durante la instalación de los pilotes. La rapidez de ejecución y la poca invasividad en la obra también son ventajas notables, al igual que la posibilidad de realizar una prueba de la capacidad portante de cada pilote y de llevar a cabo una precarga activa. Por último, si la estructura lo permite, también es posible recuperar el asentamiento.
Los micropilotes hincados a presión MP/60 son elementos de cimentación profunda que representan la tecnología más innovadora de GeoNovatek en el campo del recalce de cimentaciones. Estos micropilotes son capaces de soportar cargas elevadas y se caracterizan por su facilidad de instalación, alta resistencia y capacidad de adaptación a diferentes tipos de suelo.
La técnica de micropilotes hincados a presión MP/60 puede ser utilizada en prácticamente cualquier caso en el que se necesite transmitir la carga de una estructura a niveles de terreno más profundos y resistentes, superando el bulbo de tensiones del suelo
Existen múltiples ventajas en la intervención con Micropilotes que difieren de las técnicas tradicionales de pilotes. Entre estas, destacan la versatilidad para ser realizada en espacios reducidos o con baja altura operativa, la ausencia de agua en su ejecución y la no necesidad de taladro o perforaciones. Además, la intervención no produce residuos ni detritus, no implica movimiento de tierras ni excavaciones y no genera vibraciones durante la instalación de los pilotes. La rapidez de ejecución y la poca invasividad en la obra también son ventajas notables, al igual que la posibilidad de realizar una prueba de la capacidad portante de cada pilote y de llevar a cabo una precarga activa. Por último, si la estructura lo permite, también es posible recuperar el asentamiento.
