La instalación de maquinaria industrial pesada exige una cimentación capaz de soportar las cargas del equipo y garantizar la estabilidad de la instalación a largo plazo. Cuando el terreno superficial no reúne las condiciones geotécnicas necesarias, es preciso buscar una solución que transmita esas cargas a niveles más profundos y resistentes.

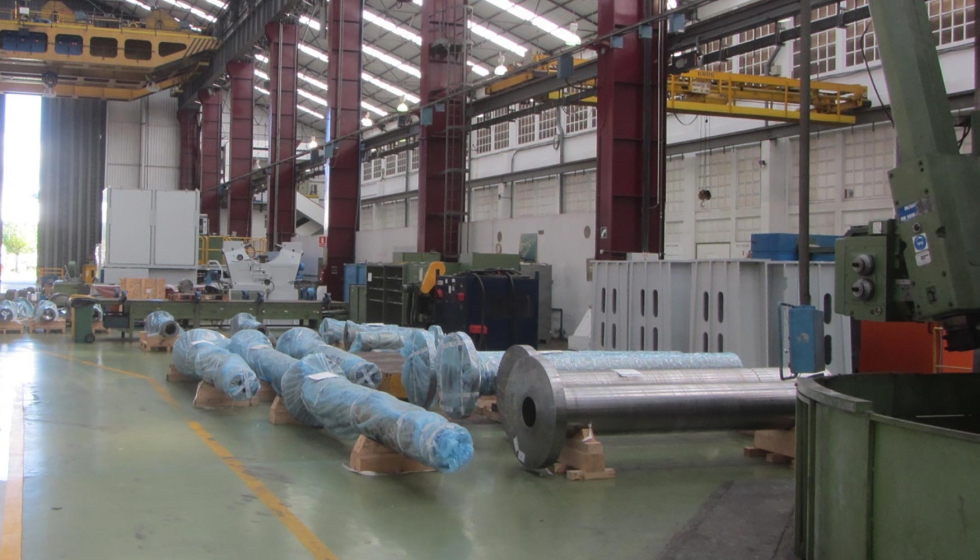

Este fue el reto al que se enfrentó Navantia en su taller de turbinas de Ferrol, donde necesitaba instalar una nueva máquina mandrinadora.
Antes de ejecutar los trabajos, se realizó un estudio geotécnico que permitió evaluar las características del terreno y su capacidad para soportar el peso de la maquinaria.
Los resultados identificaron que los estratos más superficiales, formados por rellenos y depósitos costeros, no ofrecían las condiciones adecuadas para cimentar directamente un equipo de estas características. La naturaleza húmeda del terreno y el riesgo de asientos hacían necesario reforzar la cimentación para evitar posibles hundimientos que comprometieran la estabilidad de la máquina y su funcionamiento.
El objetivo era claro: crear una base estable para la nueva maquinaria sin depender de la capacidad resistente de los estratos superficiales del terreno.
La solución: cimentación profunda mediante micropilotes con el sistema Lift Pile®
Para resolver el problema, GeoNovatek ejecutó una cimentación profunda mediante micropilotes, utilizando su sistema Lift Pile®.
Esta solución permite transferir las cargas de la nueva cimentación a estratos del terreno con mayor capacidad resistente. De esta forma, se reduce la dependencia de los niveles superficiales que no ofrecen las condiciones geotécnicas necesarias.
Además, la intervención debía adaptarse a las condiciones de trabajo de una nave industrial en funcionamiento. La generación de polvo tenía que reducirse al mínimo para evitar que afectara al resto de la maquinaria y a las instalaciones existentes.
El sistema Lift Pile® permitió abordar ambos requisitos: reforzar la cimentación para soportar las cargas previstas y ejecutar los trabajos con un procedimiento adaptado a las necesidades de la instalación industrial.
¿Cómo se ejecutó la cimentación profunda?
La intervención se desarrolló en varias fases:
Preparación de la nueva cimentación
Se dispusieron camisas metálicas de 90 mm de diámetro y 13,5 mm de espesor, integradas en la armadura de la nueva cimentación. Estas camisas sirven de guía para la posterior instalación de los micropilotes.
Hormigonado y endurecimiento
Una vez ejecutada la cimentación, se dejó transcurrir el plazo de 28 días previsto en el procedimiento descrito para permitir el endurecimiento del hormigón antes de continuar con los trabajos de hincado.

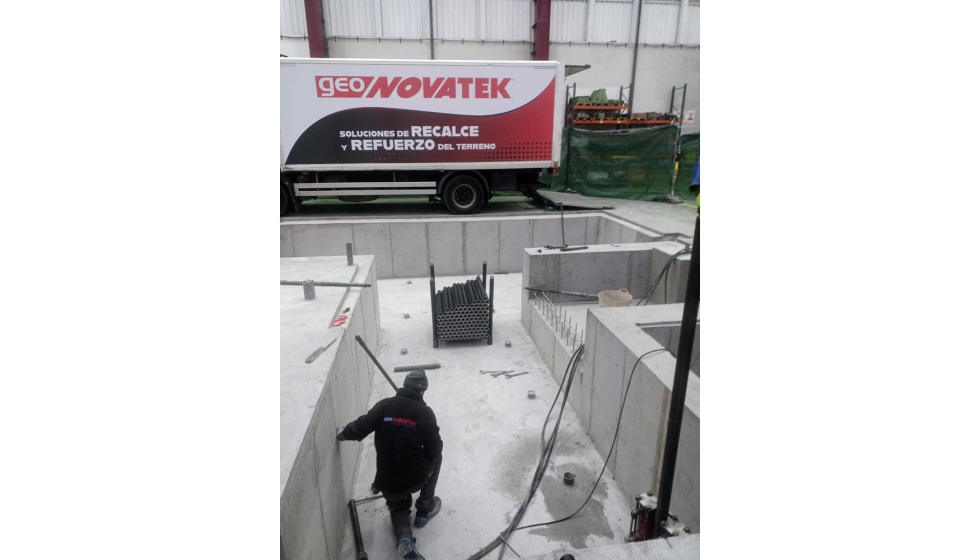

Hincado de los micropilotes
Los micropilotes se introdujeron a través de las camisas mediante un pistón hidráulico conectado a la cimentación. La presión ejercida permitió avanzar en profundidad hasta alcanzar niveles del terreno capaces de ofrecer la resistencia requerida para la intervención.
Durante el hincado, el desplazamiento del terreno genera un efecto de compactación radial alrededor del micropilote.
Pretensado y ajuste de la carga
Una vez alcanzada la resistencia necesaria para soportar la fuerza de hincado, se desacopló el pistón y se procedió al pretensado de los micropilotes.
Para ello, se utilizó un dispositivo de precarga regulable conectado a las camisas mediante un cabezal de acero roscado. La precarga se ajustó mediante un instrumento dinamométrico hasta alcanzar los valores establecidos en el proyecto o el nivel de elevación previsto.
Esta fase permite ajustar la respuesta del sistema de cimentación a las exigencias de la intervención.
El resultado: una base estable para la nueva maquinaria industrial
La intervención permitió preparar la cimentación necesaria para instalar la máquina mandrinadora en el taller de turbinas de Navantia, abordando las limitaciones geotécnicas detectadas en los niveles superficiales del terreno.
Gracias al sistema Lift Pile®, GeoNovatek pudo ejecutar una solución de cimentación profunda destinada a transmitir las cargas de la maquinaria a estratos más resistentes y reducir el riesgo de asientos perjudiciales para la instalación.
La actuación también tuvo en cuenta las condiciones de trabajo de la nave, donde era importante minimizar la generación de polvo para proteger los equipos existentes.
Este caso demuestra la importancia de estudiar el terreno antes de instalar maquinaria industrial pesada. Cuando los estratos superficiales no ofrecen suficiente capacidad portante, una cimentación profunda mediante micropilotes puede proporcionar una solución adaptada a las cargas del equipo y a las condiciones específicas del emplazamiento.
