Las filtraciones de agua en cimientos suelen comenzar con señales que parecen poco importantes, como una mancha en el sótano, pintura que se abomba, olor a humedad o un pequeño charco junto a la fachada después de varios días de lluvia.
Lo habitual es pensar que basta con secar la zona y volver a pintar, pero el verdadero problema puede estar ocurriendo bajo nuestros pies. Si el agua llega de forma continua al terreno que sostiene el edificio, puede arrastrar partículas, crear huecos o modificar las condiciones de resistencia del suelo.
Con el tiempo, una parte de la cimentación podría perder apoyo y descender más que otra, provocando grietas y deformaciones. Esto no significa que cualquier humedad vaya a poner en peligro una vivienda, pero sí que conviene averiguar de dónde procede antes de taparla.
Reparar solo la mancha sería como apagar el aviso del cuadro del coche sin comprobar qué falla en el motor.
Por eso, cuando aparecen filtraciones recurrentes, grietas, hundimientos o cambios en puertas y ventanas, es importante analizar el origen del agua y comprobar si la cimentación y el terreno de apoyo han sufrido alguna alteración.
¿Cómo llega el agua hasta la cimentación?
El agua siempre busca el camino más fácil. Una pequeña fisura, una junta deteriorada, una impermeabilización defectuosa o una pendiente mal ejecutada pueden ser suficientes para que termine acumulándose junto a los cimientos.
Entre las causas más habituales de las filtraciones de agua en cimentaciones encontramos:
- Fugas en tuberías de abastecimiento o saneamiento.
- Roturas en redes enterradas.
- Fallos o deterioro de la impermeabilización.
- Drenajes insuficientes o deteriorados.
- Lluvias intensas o precipitaciones prolongadas.
- Subidas del nivel freático.
- Bajantes que vierten el agua demasiado cerca de la fachada.
- Canalones obstruidos o deteriorados.
- Pendientes exteriores que conducen el agua hacia el edificio.
- Riego excesivo junto a la fachada.
- Fugas de piscinas, depósitos u otras instalaciones.
En algunos casos, el problema aparece durante la construcción. En otros, surge años después como consecuencia del deterioro de una instalación, de cambios en el terreno o incluso de una modificación del entorno del edificio.
Imaginemos que, después de reformar el jardín, el pavimento queda inclinado hacia la casa. Cada vez que llueve, el agua se concentra en el mismo punto. Primero aparece una mancha en el garaje y, meses después, una grieta diagonal.
El fallo no estaba necesariamente en la pintura ni en la propia grieta. El agua estaba modificando las condiciones del terreno situado junto a la cimentación.
¿Por qué es importante localizar el origen del agua?
Porque no todas las filtraciones tienen el mismo origen ni requieren la misma solución.
Si existe una fuga en una tubería, reparar la impermeabilización no solucionará el problema. Si el agua procede de una pendiente exterior, puede ser necesario modificar la evacuación. Y si el agua ya ha provocado una pérdida de material o una alteración de las propiedades del terreno, será necesario valorar una actuación geotécnica.
Por eso, el primer objetivo de una reparación debe ser identificar de dónde procede el agua y cómo está llegando hasta la cimentación.
¿Qué daños puede causar el agua en el terreno?
La cimentación transmite el peso del edificio al terreno. Para que funcione correctamente, necesita apoyarse sobre un suelo con unas condiciones de resistencia y deformabilidad adecuadas.
Podemos imaginar el terreno como un colchón: si se deforma solo en una zona, la construcción deja de apoyarse de manera uniforme.
El agua puede afectar al terreno de diferentes formas, dependiendo de su composición, permeabilidad, estructura y condiciones iniciales.
Lavado o arrastre de partículas
En determinados terrenos, especialmente cuando existen materiales sueltos, rellenos o zonas susceptibles de erosión interna, la circulación del agua puede arrastrar partículas finas.
Es parecido a lo que ocurre con un castillo de arena cuando vertemos agua continuamente sobre uno de sus lados: parte del material se desplaza y puede acabar formándose un hueco.
Si ese proceso tiene lugar bajo una cimentación, puede producirse una pérdida de apoyo.
En nuestra experiencia, este tipo de situaciones puede llegar a provocar asientos de la estructura cuando el lavado afecta de forma localizada al terreno situado bajo la cimentación. Es lo que ocurrió, por ejemplo, en una vivienda de El Burgo de Ebro (Zaragoza), donde las filtraciones de agua de lluvia provocaron el lavado del terreno y el asiento de parte de la estructura. Ver el caso real de GeoNovatek en Zaragoza
Saturación del terreno
Cuando un suelo recibe una cantidad importante de agua, sus condiciones pueden cambiar. En función del tipo de terreno, la saturación puede afectar a su resistencia y a la forma en que transmite las cargas.
Esto resulta especialmente relevante cuando la cimentación ya trabaja cerca de la capacidad de soporte disponible.
Además, el agua puede modificar las condiciones de determinados rellenos o materiales poco compactados y favorecer movimientos que no se producirían en condiciones normales.
Cambios de volumen en terrenos arcillosos
Los terrenos arcillosos pueden presentar un comportamiento diferente.
Algunas arcillas aumentan de volumen cuando incorporan agua y se contraen cuando pierden humedad. Si estos cambios se producen de forma repetida o desigual debajo de un edificio, pueden aparecer movimientos diferenciales.
El problema no es únicamente que el terreno esté húmedo, sino que el contenido de agua y las propiedades del suelo pueden variar de forma diferente de unas zonas a otras.
Pérdida de apoyo bajo la cimentación
Cuando el agua provoca un hueco, una erosión localizada o una pérdida de las condiciones de apoyo, la cimentación puede dejar de transmitir las cargas de manera uniforme.
Esto puede provocar movimientos que se manifiestan en forma de:
- Grietas en paredes y fachadas.
- Fisuras diagonales.
- Grietas escalonadas en fábricas de ladrillo.
- Desniveles en pavimentos.
- Deformaciones en puertas y ventanas.
- Separaciones entre elementos constructivos.
- Asientos localizados.
No todas estas patologías tienen necesariamente su origen en el agua. Por eso es importante no confundir una señal con un diagnóstico.
Señales que conviene vigilar
Una humedad aislada no demuestra que exista un problema estructural, pero conviene solicitar una revisión cuando aparecen varias señales o cuando estas evolucionan con el tiempo.
Entre las más habituales encontramos:

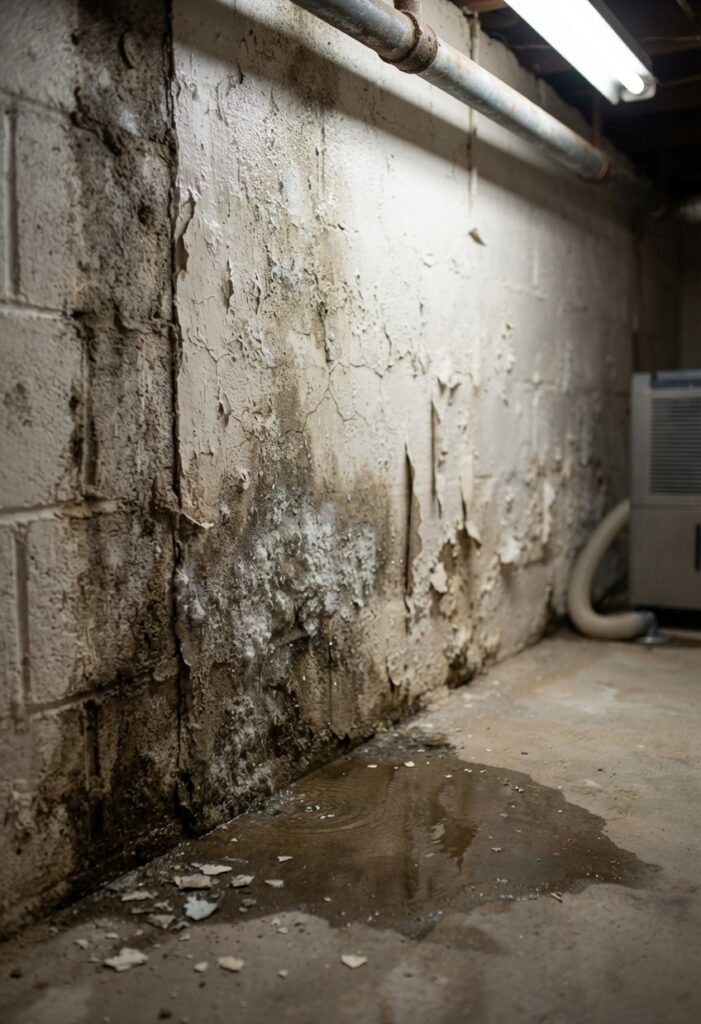

- Humedad que reaparece después de cada lluvia.
- Moho y olor persistente a humedad.
- Eflorescencias o depósitos blanquecinos en paredes y suelos.
- Pintura o revestimientos que se desprenden.
- Aumento del consumo de agua sin una explicación clara.
- Grietas diagonales o en forma de escalera.
- Grietas que aumentan de anchura.
- Puertas y ventanas que empiezan a rozar.
- Pavimentos inclinados.
- Hundimientos junto a la fachada.
- Aparición de huecos o socavaciones en el terreno exterior.
- Agua acumulada de forma recurrente junto al edificio.
Una puerta que roza puede tener una bisagra desajustada. Pero si también aparece una grieta sobre el marco y humedad en la pared, conviene comprobar si existe algún movimiento.
Señal | ¿Qué puede indicar? |
Humedad que reaparece después de cada lluvia | Entrada recurrente de agua a través de muros, juntas, drenajes o zonas próximas a la cimentación. |
Moho, malos olores o depósitos blanquecinos | Presencia continuada de humedad en paredes, suelos o elementos enterrados. |
Aumento del consumo de agua sin causa aparente | Posible fuga en una tubería cercana a la cimentación o bajo el edificio. |
Grietas diagonales o en forma de escalera | Pueden estar relacionadas con movimientos o asentamientos diferenciales. |
Puertas y ventanas que empiezan a rozar | Pueden aparecer como consecuencia de pequeños desplazamientos o deformaciones. |
Pavimentos inclinados o hundimientos junto a la fachada | Pueden indicar movimientos del terreno, pérdida de apoyo o problemas de evacuación del agua. |
La evolución también aporta información. Una grieta estable desde hace años no tiene el mismo significado que una grieta que aumenta progresivamente después de un periodo de lluvias.
¿Cómo se diagnostican las filtraciones en los cimientos?
Antes de reparar hay que responder a tres preguntas:
- ¿De dónde viene el agua?
- ¿Por dónde está circulando?
- ¿Ha afectado al terreno o a la cimentación?
Responder a estas preguntas permite diferenciar un problema de humedad o impermeabilización de una patología geotécnica que requiere una intervención más profunda.
Inspección visual del edificio
El diagnóstico comienza con una inspección de las zonas afectadas.
Se revisan las humedades, grietas, desniveles, revestimientos, encuentros entre elementos constructivos y posibles signos de movimiento.
También se analiza la relación entre las lesiones y el entorno exterior.
Revisión del entorno
Es necesario comprobar cómo se comporta el agua alrededor del edificio.
Se pueden revisar:
• Canalones.
• Bajantes.
• Arquetas.
• Sumideros.
• Redes de saneamiento.
• Pendientes del terreno.
• Pavimentos exteriores.
• Drenajes.
• Sistemas de impermeabilización.
• Zonas ajardinadas y sistemas de riego.

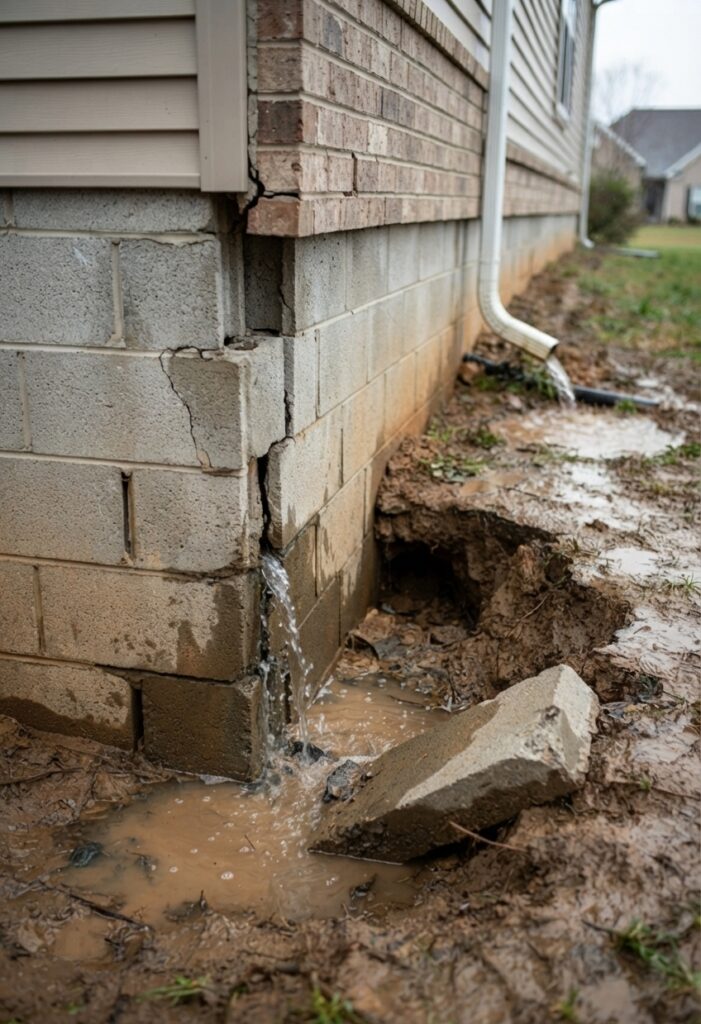

Una bajante que descarga directamente junto a una cimentación puede generar un problema muy diferente al de una subida del nivel freático.
Localización de fugas
Cuando existe sospecha de una fuga oculta, pueden utilizarse diferentes métodos de inspección y detección.
Dependiendo del caso pueden realizarse pruebas de estanqueidad, inspecciones mediante cámara u otras técnicas destinadas a localizar el origen de la entrada de agua sin necesidad de realizar demoliciones innecesarias.
Control de las grietas
Los fisurómetros permiten controlar la evolución de determinadas grietas y comprobar si continúan aumentando.
Este seguimiento resulta especialmente útil cuando existen dudas sobre si una lesión está activa.
Estudio del terreno y de la cimentación
Cuando existen indicios de asentamiento, pérdida de apoyo o alteración de las condiciones del terreno, puede ser necesario realizar un estudio geotécnico o utilizar técnicas de investigación del subsuelo.
El objetivo es conocer qué está ocurriendo bajo la superficie y determinar si existe una pérdida de capacidad portante, un hueco, un terreno descomprimido u otra alteración.
Elegir una solución sin conocer el origen del problema supone trabajar a ciegas.
Técnicas para corregir las filtraciones y sus daños
El orden importa: primero se controla la entrada de agua y después se reparan sus consecuencias.
De poco sirve consolidar el terreno si una tubería continúa perdiendo o si la lluvia sigue concentrándose junto al edificio.
En las obras que hemos realizado, nos encontramos precisamente con esta diferencia: no siempre basta con solucionar la entrada de agua; cuando el terreno ya ha perdido parte de sus condiciones de apoyo, también hay que actuar sobre él o sobre la cimentación.
El caso de Zaragoza es un buen ejemplo. Las filtraciones de agua de lluvia habían provocado un lavado del terreno y un asiento de la estructura. Por ello, la intervención combinó la consolidación del terreno mediante resinas expansivas con el recalce mediante micropilotes.
La solución depende siempre de la causa, del tipo de terreno, del sistema de cimentación, del alcance de los daños y de las condiciones de la obra.
Reparación de fugas y mejora del drenaje
Si el origen es una avería, hay que reparar la canalización o el desagüe.
Cuando el agua procede del exterior, puede ser necesario:
- Corregir las pendientes.
- Limpiar o reparar canalones.
- Alejar las bajantes de la fachada.
- Mejorar la evacuación superficial.
- Reparar arquetas y colectores.
- Instalar o mejorar un drenaje perimetral.
- Evitar acumulaciones de agua junto a la cimentación.
La actuación debe conseguir que el agua deje de concentrarse en la zona problemática.
Impermeabilización
Los muros enterrados, juntas y encuentros pueden protegerse mediante diferentes sistemas de impermeabilización, sellado o barreras contra la humedad.
Estas actuaciones pueden ser adecuadas cuando el problema principal es la entrada de agua a través de un elemento constructivo.
Sin embargo, hay que diferenciar entre evitar que siga entrando agua y reparar las consecuencias que el agua ya ha producido en el terreno.
Una impermeabilización puede detener una filtración, pero no recupera por sí sola un terreno que haya perdido material, resistencia o capacidad de apoyo.
Inyecciones de resina expansiva
Si se han formado huecos o zonas descomprimidas bajo la cimentación, las inyecciones de resina expansiva pueden servir para rellenarlos y mejorar las condiciones del terreno tratado.
Es una técnica localizada y poco invasiva, aunque su viabilidad depende del terreno, la profundidad y la magnitud del daño.
En GeoNovatek hemos utilizado este tipo de solución en actuaciones en las que el agua había alterado las condiciones del terreno. En la intervención realizada en Zaragoza, las filtraciones de agua de lluvia habían provocado un lavado del terreno bajo parte de la cimentación.
Las inyecciones permitieron actuar sobre el terreno afectado, mientras que los micropilotes se utilizaron para recalzar la cimentación y transferir las cargas a zonas más estables.
Este tipo de actuación demuestra por qué no debe plantearse la solución únicamente desde el punto de vista de la humedad visible: cuando el agua ha afectado al terreno, hay que recuperar también las condiciones de apoyo de la cimentación.
Recalce con micropilotes
Cuando el terreno superficial no ofrece suficiente capacidad de soporte o el problema alcanza capas más profundas, puede ser necesario recalzar la cimentación.
Los micropilotes permiten transferir las cargas del edificio hacia estratos del terreno con mejores condiciones resistentes.
En GeoNovatek, los micropilotes MP/60 se utilizan en actuaciones de recalce y refuerzo de cimentaciones cuando las características del terreno y del edificio hacen recomendable este sistema.
Frente a una solución superficial, el recalce profundo permite actuar sobre el sistema de transmisión de cargas cuando el problema no puede resolverse únicamente mejorando el terreno próximo a la cimentación.
¿Cómo elegir la solución adecuada?
No existe una única técnica válida para todas las filtraciones de agua en cimientos.
La solución depende del origen del agua y de las características del terreno y del edificio.
De forma simplificada:
Problema detectado | Posible actuación |
Fuga en una tubería | Reparación o sustitución de la conducción |
Agua superficial junto a la fachada | Corrección de pendientes y evacuación |
Drenaje insuficiente | Mejora o instalación del drenaje |
Entrada de agua a través de un muro | Impermeabilización o sellado |
Huecos o zonas descomprimidas bajo la cimentación | Valorar consolidación mediante inyecciones |
Terreno superficial con capacidad insuficiente | Estudiar una solución de mejora o recalce |
Necesidad de transferir cargas a un terreno más competente | Recalce mediante micropilotes, si el estudio lo recomienda |
Esta tabla no sustituye a un diagnóstico técnico. Una misma manifestación puede tener diferentes causas y, por tanto, diferentes soluciones.
Por ejemplo, una grieta en fachada puede deberse a un asentamiento, a movimientos térmicos, a problemas de estructura, a defectos constructivos o a cambios en el terreno.
La presencia de agua no demuestra por sí sola que sea la responsable de la grieta.
¿Se puede reparar una filtración sin levantar el edificio?
En muchos casos, sí.
Una de las ventajas de determinadas técnicas de reparación y consolidación es que pueden ejecutarse mediante actuaciones localizadas y con una intervención reducida sobre el edificio existente.
La solución concreta dependerá de las condiciones de la obra. En determinados casos pueden realizarse perforaciones de pequeño diámetro para ejecutar inyecciones o instalar micropilotes, evitando demoliciones extensas.
Esto puede ser especialmente relevante en:
- Viviendas ocupadas.
- Edificios existentes.
- Locales comerciales.
- Naves industriales.
- Edificios con difícil acceso.
- Construcciones en las que no resulta viable descubrir toda la cimentación.
Aun así, una solución poco invasiva no significa una solución improvisada. La actuación debe estar respaldada por un diagnóstico que permita definir dónde, cuánto y cómo intervenir.
Prevenir siempre resulta más sencillo
Evitar que el agua se acumule junto a los cimientos puede prevenir problemas posteriores.
Algunas medidas son sencillas:
- Limpiar periódicamente canalones y arquetas.
- Mantener las bajantes correctamente conectadas.
- Comprobar que las pendientes alejan el agua de la fachada.
- Revisar los sistemas de drenaje.
- Controlar el riego en las proximidades del edificio.
- Reparar rápidamente las fugas.
- Vigilar cambios en grietas existentes.
- Revisar humedades que reaparecen después de las lluvias.
- Controlar hundimientos o desniveles en el terreno exterior.
También es recomendable prestar atención a cambios que aparecen de forma conjunta.
Una humedad aislada puede tener una causa sencilla. Pero humedad recurrente + grietas + desniveles + cambios en puertas o ventanas justifican una revisión más detallada.
Conclusión: no todas las filtraciones son iguales
Las filtraciones de agua en cimientos pueden limitarse a un problema de impermeabilización, drenaje o evacuación de aguas. Pero, en determinadas condiciones, también pueden alterar el terreno de apoyo y contribuir a problemas de cimentación.
La experiencia de GeoNovatek en actuaciones como la realizada en Zaragoza demuestra que una filtración de agua no siempre termina en una simple humedad. Cuando el agua provoca el lavado o la alteración del terreno, pueden aparecer pérdidas de apoyo, asientos y daños en el edificio que requieren una actuación geotécnica.
La clave está en diferenciar ambos escenarios.
El agua puede provocar o agravar problemas mediante mecanismos diferentes: acumulación, saturación, erosión, lavado de partículas, formación de huecos o cambios de volumen en determinados terrenos.
Por eso, cuando aparecen filtraciones recurrentes acompañadas de grietas, asentamientos o deformaciones, no basta con eliminar la humedad visible.
Es necesario determinar:
de dónde viene el agua → cómo afecta al terreno → qué consecuencias tiene sobre la cimentación → qué solución resulta adecuada.
En GeoNovatek estudiamos cada caso para determinar si basta con controlar la entrada de agua o si también es necesario actuar sobre el terreno mediante técnicas de consolidación o sobre la cimentación mediante sistemas de recalce.
Porque tapar la mancha puede mejorar la pared, pero no siempre resuelve lo que está ocurriendo debajo.
